Почему появляются трещины и почему «температурные швы» — не опция, а необходимость
Трещины на фасадах и стенах почти всегда следствие двух факторов: здания «живут» (оседают, деформируются, расширяются от солнечного нагрева и сжимаются на холоде), а материалы работают по-разному. Кирпич, бетон, металл, штукатурка и утеплитель имеют разные коэффициенты линейного расширения, по-разному впитывают влагу и отдают тепло. Если в проекте не предусмотрены температурные швы и продуманные узлы примыканий, напряжения накапливаются, и растрескивание становится вопросом времени. Грамотная система швов и «мягких» узлов снимает эти напряжения и направляет деформации туда, где они безопасны для конструкции и эстетики.
Температурные и деформационные швы: в чём разница
Термины часто путают, но смысл различается. Температурные швы компенсируют сезонные и суточные колебания размеров ограждающих конструкций из-за нагрева/охлаждения. Деформационные швы — более широкое понятие: сюда относятся температурные, осадочные (разные части здания оседают по-разному), усадочные (влажностная усадка растворов и бетона), сейсмические (в районах повышенной сейсмичности) и конструктивные разрывы в местах изменения жёсткости и массы. На практике эти решения работают комплексно: один шов может выполнять несколько функций одновременно.
Где обязательно закладывать швы на фасадах и в кладке
Оптимальное расстояние и частота зависят от проекта, этажности, климатической нагрузки и цвета фасада (тёмные поверхности сильнее греются). Но есть зоны повышенного риска, о которых забывать нельзя:
- длинные прямые участки стен без естественных «разрывов» (ступеней, углов, простенков);
- места изменения толщины или материала: переход кирпич/бетон, кирпич/металл, кирпич/утеплитель;
- углы, Т-образные примыкания, выступающие элементы (эркеры, пилоны, пилястры);
- над и под проёмами (мягкий шов над перемычкой, компенсация у подоконников и отливов);
- парапеты, карнизы, цоколи и зоны брызг (максимальная влажность и перепады температур);
- облицовочные «рубашки» со сквозными вертикальными швами через всю высоту облицовки и с разрывами у опорных уголков/консолей.
Если фасад протяжённый и равномерный, ориентируются на регулярные вертикальные температурные швы с шагом, который задаётся проектом (его выбирают исходя из жёсткости стены, ориентации по солнцу, цветовой гаммы и ветровых нагрузок). В тёплых и солнечных зонах шаг уменьшают, на северных — допускают больше.
Как проектировать: логика и влияющие факторы
Раскладку швов определяют не «по линейке», а по источникам деформаций. Сначала фиксируют «жёсткие» места (углы, примыкания, этажные пояса, точки опирания балок), затем ставят «мягкие» вставки там, где возможен концентратор напряжений. Учитывают:
- инсоляцию (южные/западные фасады нагреваются сильнее);
- цвет (тёмные облицовки поглощают больше тепла);
- влажностный режим (цоколь, отмостка, зоны брызг и снега);
- разную жёсткость (кирпич против монолитного пояса, лёгкая облицовка против тяжёлой несущей стены);
- сейсмику (в сейсморегионах делают дополнительные разрывы и скользящие связи).
Результат — сетка вертикальных и горизонтальных швов, которая «разрезает» фасад на независимые участки и даёт им возможность работать без взаимного повреждения.
Конструкция температурного/деформационного шва: как выглядит «правильный узел»
В кирпичной облицовке и штукатурных системах общий принцип одинаков: разрыв должен быть непрерывным, эластичным и водонепроницаемым. Базовая схема:
- зазор нужной ширины (заложен проектом) без жесткого контактирования кладок между собой;
- уплотнительный шнур-спинка (эластичный, несмачиваемый, например, вспененный полиэтилен) для формирования правильной геометрии;
- эластичный герметик (полиуретан, силикон, MS-полимер) с хорошей адгезией к керамике/бетону;
- при облицовке — гибкие связи со скользящими узлами, которые удерживают плиту облицовки, но позволяют ей смещаться в пределах допуска;
- капельники/отливы и корректная расшивка края, чтобы вода не затекала в зазор;
- в трёхслойных стенах — непрерывность зазора и в несущей кладке, и в облицовке, и в утеплителе (в утеплителе — «разрез», закрытый паропроницаемой лентой/мембраной).
Критично: не «перемазывать» шов цементом и не допускать твёрдых включений (кусочки раствора, камешки, саморезы) — они блокируют работу узла, и трещина уйдёт рядом.
Материалы для швов: на что смотреть при выборе
Для фасадов важны эластичность на холоде, устойчивость к УФ, прилипаемость к минералам и долговечность.
- Полиуретановые герметики хорошо переносят деформации и УФ, пригодны для окраски, дают плотный шов.
- Силиконовые устойчивы к погоде, но не все окрашиваются; берите фасадные, нейтральные.
- MS-полимеры (гибриды) сочетают плюсы ПУ и силикона, нетоксичны, часто окрашиваемы.
- Уплотнительные шнуры — только замкнутопористые, подходящего диаметра (обычно применяют правило: глубина шва ≈ 1/2–2/3 его ширины, чтобы герметик работал на сдвиг/сжатие, а не на разрыв).
- Для штукатурных систем — армирующие ленты/профили под разрывы, чтобы не разорвать штукатурную корку на границе материалов.
Узлы повышенного внимания: где «ломает» чаще всего
Есть места, где трещины появляются первыми — заложите «мягкость» заранее:
- над окнами — мягкий шов между облицовкой/штукатуркой и перемычкой;
- на стыке кирпича и монолита — эластичные вставки и компенсационный шов;
- на углах и Т-примыканиях — вертикальные температурные швы;
- у парапетов, карнизов и поясов — горизонтальные разрывы с капельниками;
- у опорных уголков/консолей облицовки — швы, разрывающие вертикальную связность облицовки;
- в местах крепления подвесных систем — исключение жёстких мостиков через утеплитель, применение термопрокладок и скользящих узлов.

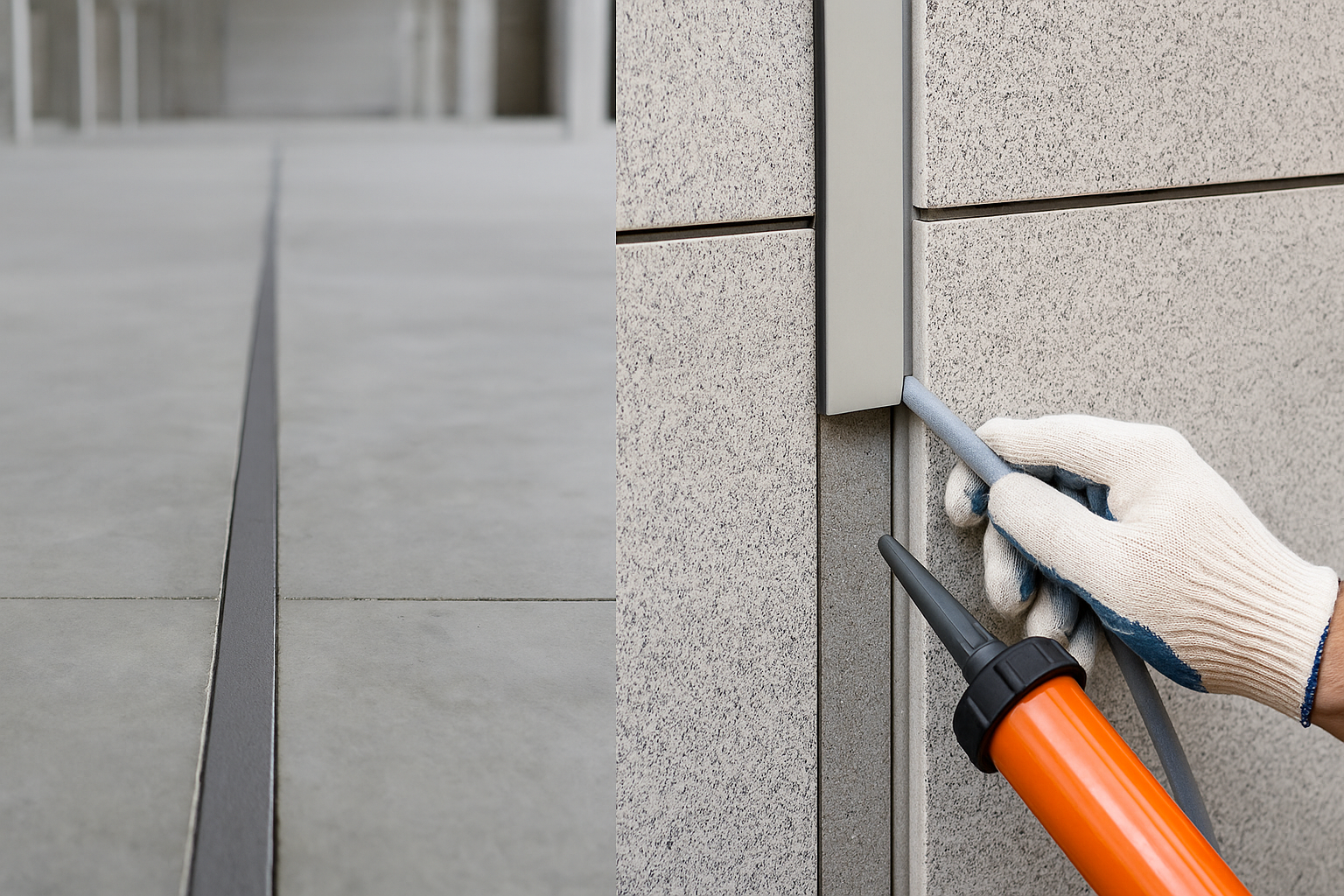

Монтаж и контроль: как избежать ошибок на площадке
Даже идеальный проект можно испортить неправильным устройством шва. Держитесь простой дисциплины:
- перед герметизацией очистите кромки от пыли и цементного молочка, при необходимости загрунтуйте праймером, рекомендованным производителем герметика;
- уложите спинку шва нужного диаметра, чтобы задать глубину и «двухточечную» адгезию (герметик должен прилипать только к бокам, но не к дну);
- выдавите и аккуратно разровняйте герметик, сформировав слабую «линзу» — чтобы вода стекала наружу;
- дайте шву набрать прочность при защите от дождя/пыли;
- при облицовке — проверьте, что разрывы непрерывны по всей высоте (частая ошибка — «забытый» ряд, который блокирует работу всего шва).
Регулярно инспектируйте фасад: весной и осенью осматривайте швы, раз в несколько лет обновляйте герметик по регламенту производителя.
Типичные ошибки и их последствия
- Нет швов на длинной стене → диагональные трещины из-за некомпенсированных деформаций.
- Жёсткое примыкание облицовки к перемычке → «паутинка» над окном через сезон.
- Заполненный раствором «деформационный» шов → шов не работает, трещина уходит рядом.
- Неправильная геометрия шва (слишком глубокий/тонкий) → герметик рвётся или выкрашивается.
- Отсутствие капельников/отливов → намокание края, высолы и разрушение шва.
- Несогласованные крепления (жёсткие анкера через утеплитель) → мостики холода и трещины по штукатурке/облицовке.
Исправление обычно дороже, чем первичная закладка шва: приходится расшивать, сушить кладку, менять герметик и локально перекладывать облицовку.
Короткий чек-лист для прораба и инженера
- Спланированы вертикальные и горизонтальные температурные швы с учётом ориентации по солнцу и цвета фасада.
- Все переходы материалов и узлы (углы, проёмы, пояса, консоли) имеют деформационные швы.
- Узлы показаны на чертежах: ширина, материалы, «спинка», герметик, профили, капельники.
- Для облицовок — непрерывность разрывов и скользящие/гибкие связи.
- На объекте — чистые кромки, праймер, правильный диаметр спинки, свежий герметик фасадной серии.
- Заложен регламент осмотров и обновления герметика.
Главное: управлять деформациями, а не бороться с ними
Трещины появляются там, где деформации «упираются» в жёсткие ограничения. Задача проектировщика и прораба — не отменить расширение/усадку (это невозможно), а направить движение в безопасные, эластичные температурные и деформационные швы и сделать «правильные узлы», которые останутся герметичными и красивыми годами. Такой подход экономит на ремонтах, сохраняет геометрию и защищает репутацию объекта — ведь лучший ремонт трещины тот, который не понадобился.
